Tipos de blindaje en cables de baja tensión: controlando la interferencia electromagnética
El blindaje en cables de baja tensión es una forma eficiente de controlar la EMI, siglas en inglés de Electromagnetic Interference (interferencia electromagnética). Todo cable que transporta señales eléctricas irradia —o “filtra”— energía electromagnética hacia su entorno. De la misma manera, los cables instalados en zonas donde existe esta energía pueden captar señales no deseadas, tal como lo haría una antena al recibir ondas de radio.
Cuando la interferencia electromagnética no se gestiona correctamente, comienzan los problemas: circuitos de control de procesos que funcionan de manera errática, señales inestables o incluso computadoras y equipos que se bloquean sin una causa aparente.
El blindaje protege al cable contra la EMI externa y, al mismo tiempo, ayuda a contener la interferencia que el propio cable puede generar. La efectividad del blindaje depende del tipo de señal que transporta el cable y del tipo de blindaje utilizado.

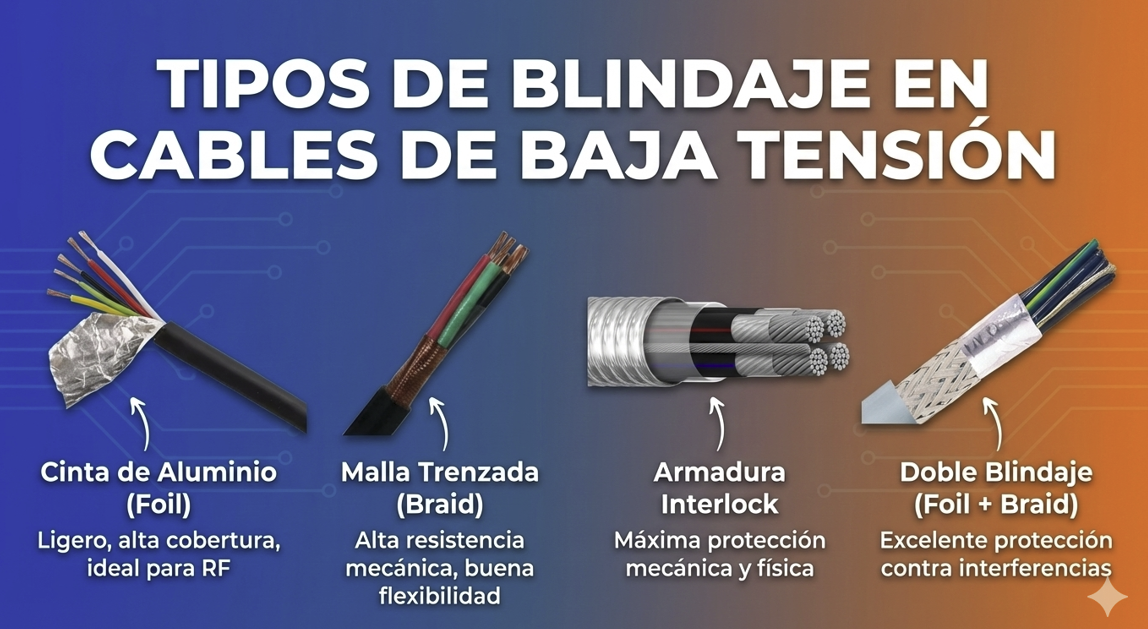

Existen diferentes tipos de blindaje diseñados para cumplir con requisitos eléctricos y mecánicos específicos. Los más comunes son:
- Blindaje de malla de cobre (braid): formado por hilos de cobre trenzados alrededor del conductor. Su cobertura suele ir del 65% al 98%. Ofrece excelente resistencia mecánica y buen desempeño en frecuencias bajas y medias.
- Blindaje de foil: consiste en una lámina metálica, normalmente de aluminio, con respaldo de poliéster para mayor resistencia. Proporciona cobertura total y es muy efectivo en altas frecuencias. Incluye un cable de drenaje que facilita la conexión a tierra.
- Blindaje espiral (serve): hilos de cobre aplicados de forma helicoidal. Se utiliza principalmente en cables de audio, micrófonos y aplicaciones donde se requiere máxima flexibilidad y larga vida a la flexión.
- Combinación foil + malla: ofrece protección tanto en altas como en bajas frecuencias, manteniendo buena resistencia mecánica.
- Tubos metálicos corrugados y armadura: usados en aplicaciones severas, como subestaciones eléctricas, donde pueden existir altos niveles de ruido inducido y corrientes de falla. La armadura prioriza la protección mecánica, aunque también aporta cierto nivel de blindaje.
La frecuencia de la señal es clave para elegir el blindaje adecuado.
- En bajas frecuencias (hasta ~1 MHz), funcionan bien los blindajes de malla o espiral.
En frecuencias medias (1 a 100 MHz), la malla con mayor cobertura ofrece mejor desempeño.
En altas frecuencias (arriba de 100 MHz), la combinación de foil y malla es la más efectiva, ya que evita fugas de energía a través de los espacios de la malla.
Tan importante como el blindaje es la correcta puesta a tierra: reducir al mínimo las zonas sin blindaje en las terminaciones, seguir las recomendaciones del fabricante del equipo, no usar el blindaje como conductor eléctrico y evitar aterrizajes múltiples no intencionales.
Un blindaje bien seleccionado y correctamente aterrizado marca la diferencia entre una instalación confiable y una llena de fallas intermitentes. Entender el tipo de señal, la frecuencia y el entorno eléctrico es clave para tomar la decisión correcta.
